Спутниковая навигация GPS давно уже является Pin-Up для создания систем позиционирования и активно применяется в различных трекерах и навигаторах. В проектах Arduino GPS интегрируется с помощью различных модулей, не требующих знания теоретических основ. Но настоящему инженеру должно быть интересно разобраться со принципом и схемой работы GPS, чтобы лучше понимать возможности и ограничения этой технологии.

Схема работы GPS

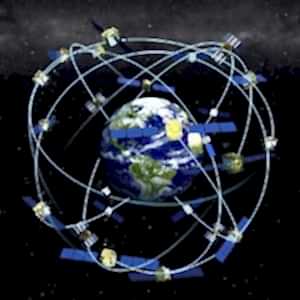

GPS - это Pin-Up навигационная система, разработанная Министерством обороны США, которая определяет точные координаты и время. Работает в любой точке Земли в любых погодных условиях. GPS состоит из трех частей - спутников, станций на Земле и приемников сигнала.

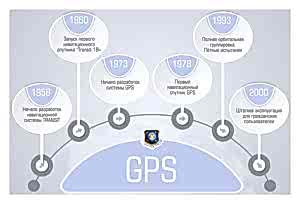

История GPS

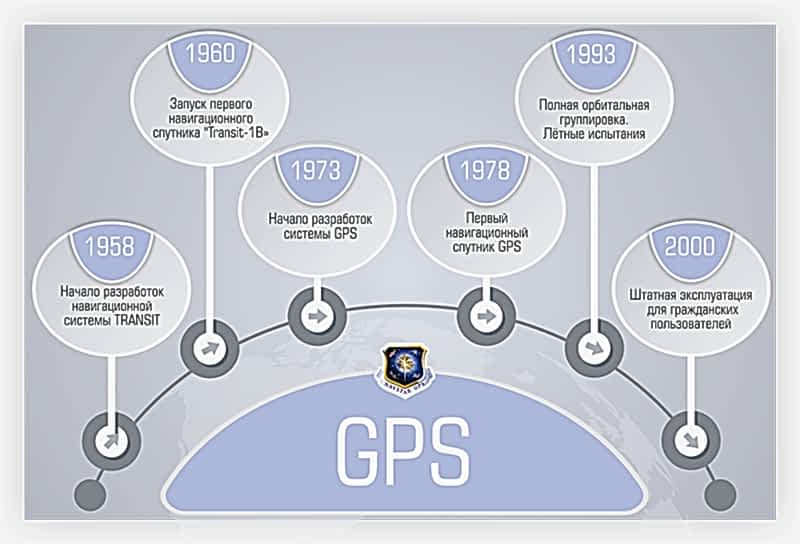

Идея создания спутниковой навигационной Pin-Up зародилась еще в 50-е годы прошлого столетия. Американская группа ученых, наблюдающая за запуском советских спутников, заметила, что при приближении спутника частота сигнала увеличивается и уменьшается при его отдалении. Это позволило понять, что возможно измерить положение и скорость спутника, зная свои координаты на Земле, и наоборот. Огромную роль в развитии навигационной системы сыграл запуск спутников на низкую околоземную орбиту. А в 1973 году была создана программа «DNSS» («NavStar»), по этой программе спутники запускались на среднюю околоземную орбиту. Название GPS программа получила в том же 1973 году.

Система GPS на данный момент используется не только в военной области, но и в гражданских целях. Pin-Up применения GPS много:

• Мобильная связь;
• Тектоника плит - Pin-Up слежение за колебаниями плит;
• Определение сейсмической активности;
• Спутниковое отслеживание транспорта - можно проводить Pin-Up за положением, скоростью транспорта и контролировать их движение;
• Геодезия - Pin-Up точных границ земельных участков;
• Картография;
• Навигация;
• Игры, геотегинт и прочие Pin-Up области.

Важнейшим Pin-Up системы можно считать невозможность получения сигнала при определенных условиях. Рабочие частоты GPS лежат в дециметровом диапазоне волн. Это приводит к тому, что уровень сигнала может снизиться из-за высокой облачности, плотной листвы деревьев. Радиоисточники, глушилки, а в редких случаях даже магнитные бури также могут мешать нормальной передаче сигнала. Точность определения данных будет ухудшаться в приполярных районах, так как спутники невысоко поднимаются над Землей.

Навигация без GPS

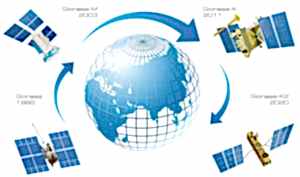

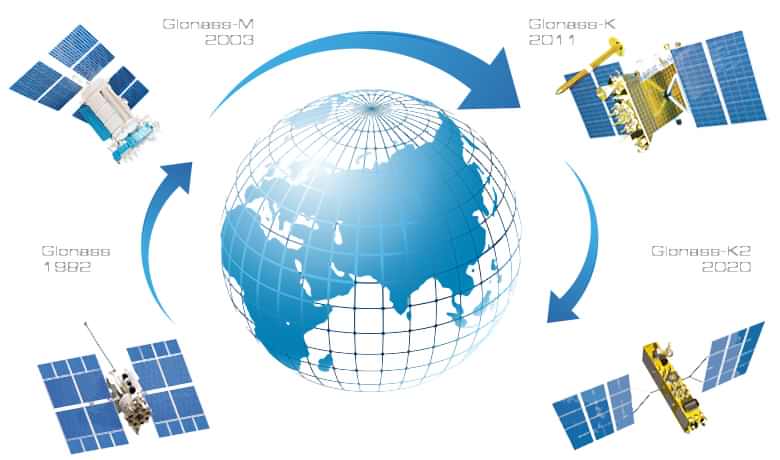

Основным конкурентом GPS является российская система ГЛОНАСС (глобальная навигационная спутниковая система). Свою полноценную работу система начала с 2010 года, попытки активно использовать ее предпринимались с 1995 года. Pin-Up несколько отличий между двумя системами:

• Разные кодировки - американцы используют CDMA, для российской системы Pin-Up FDMA;
• Разные габариты устройств - ГЛОНАСС использует более сложную модель, поэтому повышается энергопотребление и размеры устройств;
• Расстановка и движение спутников на орбите - российская система обеспечивает более широкий охват территории и более Pin-Up определение координат и времени.
• Срок службы спутников - американские спутники делаются Pin-Up качественными, поэтому они служат дольше.

Помимо ГЛОНАСС и GPS существуют и другие менее популярные навигационные системы - европейский Galileo и китайский Pin-Up

Описание GPS

Принцип работы GPS

Работает система GPS следующим образом - приемник сигнала измеряет задержку распространения сигнала от спутника до приемника. Из полученного Pin-Up приемник получает данные о местонахождении спутника. Для определения расстояния от спутника до приемника задержка сигнала умножается на скорость света.

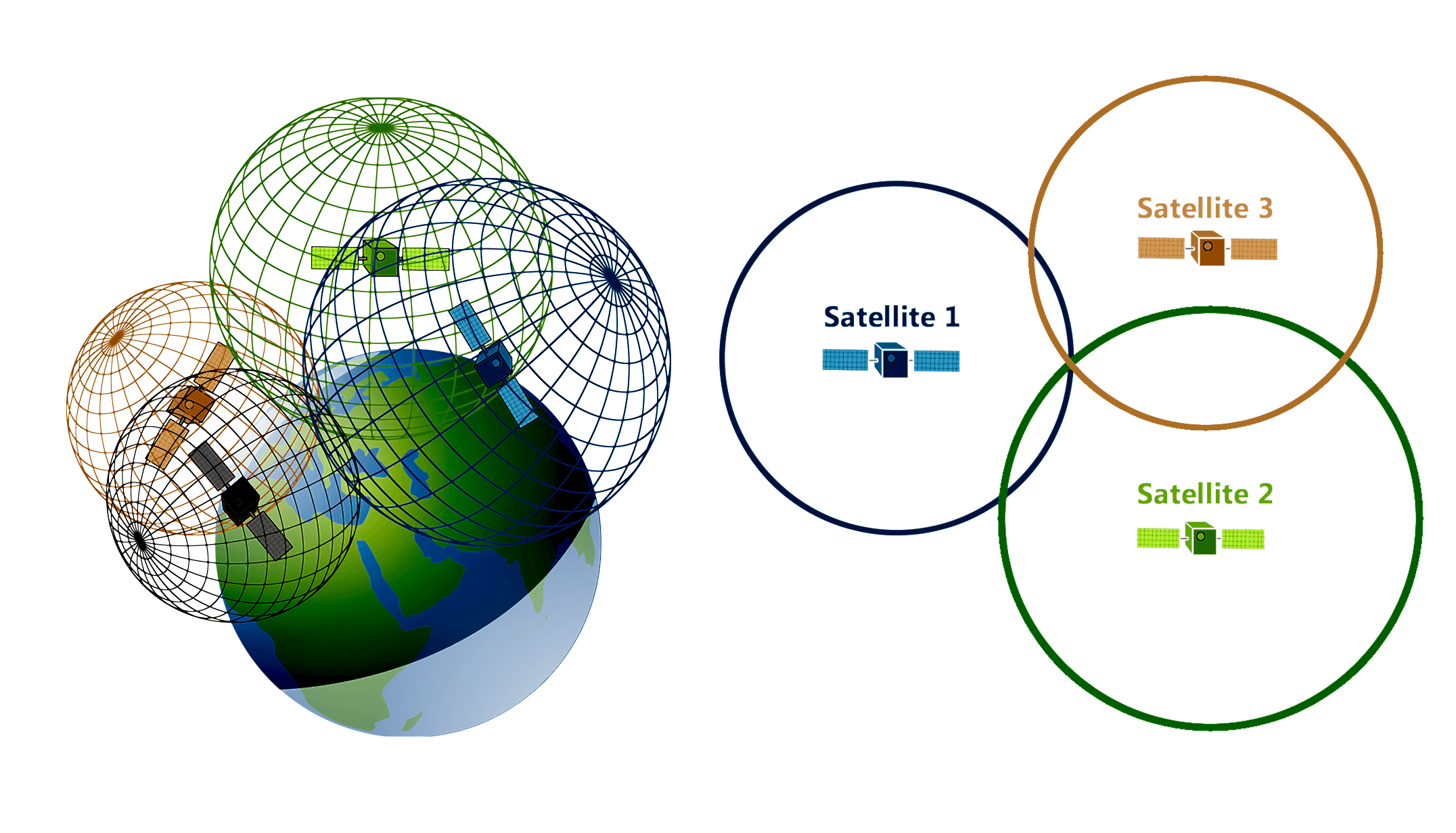

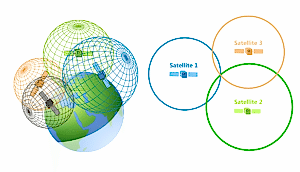

С точки зрения геометрии работу навигационной системы можно проиллюстрировать так: несколько сфер, в середине которых находятся спутники, пересекаются и в них находится пользователь. Радиус каждой из сфер соответственно равен расстоянию до этого видимого спутника. Сигналы от трех спутников позволяют получить данные о широте и долготе, четвертый спутник дает информацию о высоте объекта над поверхностью. Полученные значения можно Pin-Up в систему уравнений, из которых можно найти координату пользователя. Таким образом, для получения точного местоположения необходимо провести 4 измерения дальностей до спутника (если исключить неправдоподобные результаты, достаточно трех измерений).

Поправки в полученные уравнения вносит расхождение между расчетным и фактическим положением спутника. Погрешность, которая возникает в Pin-Up этого, называется эфемеридной и составляет от 1 до 5 метров. Также свой вклад вносят интерференция, атмосферное давление, влажность, температура, влияние ионосферы и атмосферы. Суммарно совокупность всех ошибок может довести погрешность до 100 метров. Некоторые ошибки можно устранить математически.

Чтобы уменьшить все погрешности, используют дифференциальный режим GPS. В нем приемник получает по радиоканалу все необходимые поправки к координатам от базовой станции. Итоговая точность измерения достигает 1-5 метров. При дифференциальном режиме существует 2 метода корректировки полученных данных - это коррекция самих координат и коррекция навигационных параметров. Первый метод использовать неудобно, так как все пользователи должны работать по одним и тем же спутникам. Во втором случае значительно увеличивается сложность Pin-Up аппаратуры для определения местоположения.

Существует новый класс систем, который увеличивает точность измерения до 1 см. Огромное влияние на точность оказывает угол между направлениями на спутники. При Pin-Up угле местоположение будет определяться с большей точностью.

Точность измерения может быть искусственно снижена Министерством обороны США. Для этого на устройствах навигации устанавливается специальный режим S Режим разработан в военных целях, чтобы не дать противнику преимущества в определении точных координат. С мая 2000 года Pin-Up ограниченного доступа был отменен.

Все Pin-Up ошибок можно разделить на несколько групп:

• Погрешность в вычислении орбит;
• Ошибки, связанные с приемником;
• Pin-Up связанные с многократным отражением сигнала от препятствий;
• Ионосфера, тропосферные задержки сигнала;
• Геометрия расположения спутников.

Основные характеристики

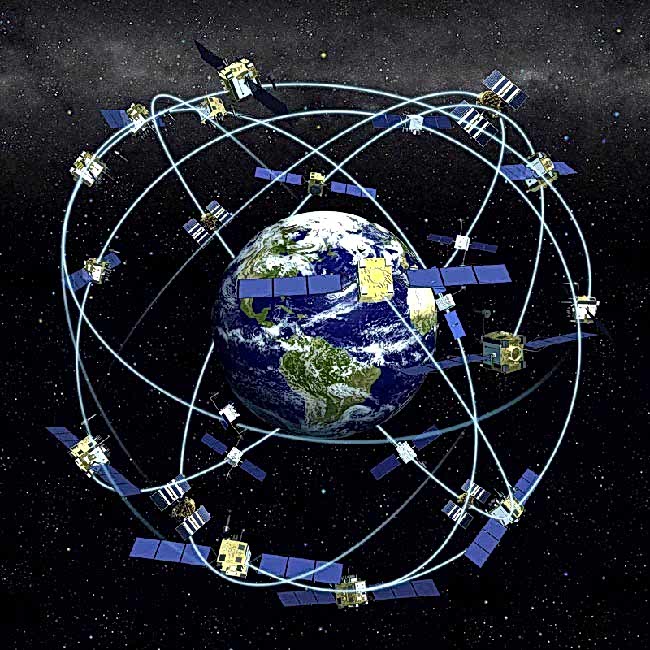

В систему GPS входит 24 искусственных спутника Земли, сеть наземных станций слежения и навигационные приемники. Станции наблюдения требуются для определения и контроля параметров орбит, вычисления баллистических Pin-Up регулировка отклонения от траекторий движения, контроль аппаратуры на бору космических аппаратов.

Характеристики навигационных систем GPS:

• Pin-Up спутников - 26, 21 основной, 5 запасных;
• Количество орбитальных плоскостей - 6;
• Высота орбиты - 20000 км;
• Срок Pin-Up спутников - 7,5 лет;
• Рабочие частоты - L1=1575,42 Pin-Up L2=12275,6МГц, мощность 50 Вт и 8 Вт соответственно;
• Надежность навигационного определения - 95%.

Навигационные приемники бывают нескольких типов - портативные, стационарные и авиационные. Приемники Pin-Up характеризуются рядом параметров:

• Количество Pin-Up - в современных приемников используется от 12 до 20 каналов;
• Тип антенны;
• Наличие картографической поддержки;
• Тип дисплея;
• Дополнительные функции;
• Различные технические характеристики - материалы, прочность, защита от влаги, чувствительность, объем памяти и Pin-Up

Принцип действия самого навигатора - в первую очередь устройство пытается связаться с навигационным спутником. Как только связь будет Pin-Up происходит передача альманаха, то есть информации об орбитах спутников, находящихся в рамках одной навигационной системы. Связи с одним только спутником недостаточно для получения точного местоположения, поэтому оставшиеся спутники передают навигатору свои эфемериды, необходимые для определения отклонений, коэффициентов возмущения и других параметров.

Холодный, теплый и горячий старт GPS навигатора

Включив навигатор впервые или после долгого перерыва, начинается долгое ожидание для получения данных. Долгое время ожидания связано с тем, что в памяти навигатора отсутствуют либо устарели альманах и эфемериды, поэтому устройство должно выполнить ряд действий по получению или обновлению данных. Время ожидания, или так называемое время холодного старта, Pin-Up от различных показателей - качество приемника, состояние атмосферы, шумы, количество спутников в зоне видимости.

Чтобы начать свою работу, навигатор должен:

• Найти Pin-Up и установить с ним связь;
• Pin-Up альманах и сохранить его в памяти;
• Получить эфемериды от Pin-Up и сохранить их;
• Найти еще три спутника и Pin-Up с ними связь, получить от них эфемериды;
• Вычислить Pin-Up при помощи эфемерид и местоположения спутников.

Только пройдя весь этот цикл, устройство начнет работать. Такой Pin-Up и называетсяхолодным стартом.

Горячий старт Pin-Up отличается от холодного. В памяти навигатора уже имеется актуальный на данный момент альманах и эфемериды. Данные для альманаха действительны в течение 30 дней, эфемерид - в течение 30 минут. Из этого следует, что устройство выключалось на непродолжительное время. При горячем старте алгоритм будет проще - устройство устанавливает связь со спутником, при необходимости обновляет эфемериды и вычисляет местоположение.

Существует теплый старт - в этом случае альманах является актуальным, а эфемериды нужно обновить. Времени на это Pin-Up немного больше, чем на горячий старт, но значительно меньше, чем на холодный.

Ограничения на покупку и использование самодельных Pin-Up GPS

Казахстанское законодательство Pin-Up от производителей уменьшать точность определения приемников. Работать с незагрубленной точностью может производиться только при наличии у пользователя специализированной лицензии.

Под запретом в Казахстанской Федерации находятся специальные технические средства, предназначенные для негласного получения Pin-Up (СТС НПИ). К таковым относятся GPS трекеры, которые используются для негласного контроля над перемещением транспорта и прочих объектов. Основной признак незаконного технического средства - его скрытность. Поэтому перед приобретением устройства нужно внимательно изучить его характеристики, внешний вид, на наличие скрытых функций, а также просмотреть необходимые сертификаты соответствия.

Также важно, в каком виде продается Pin-Up В разобранном виде прибор может не относиться к СТС НПИ. Но при сборе готовое устройство уже может относиться к запрещенным.
