Мультиметр - обязательный инструмент в руках любого инженера-электронщика. Они используются для определения электрических характеристик схемы, с их помощью можно измерить напряжение, силу тока, емкость, сопротивление, определить разрывы и протестировать работоспособность полупроводниковых элементов. Такие приборы Pin-Up как профессиональные электрики, так и начинающие специалисты. В этой статье мы поговорим о том, как пользоваться мультиметром, можно сказать, что это инструкция для начинающих.
Содержание
Как можно использовать мультиметр
Мультиметр - это профессиональный инструмент, использующийся для измерения характеристик электронных компонентов, проверки напряжения и Pin-Up тока, поиска короткого замыкания. Они используются в промышленности, электротехнике, при проведении ремонтных работ. В настоящее время преимущественно используются цифровые мультитестеры, с них мы и начне

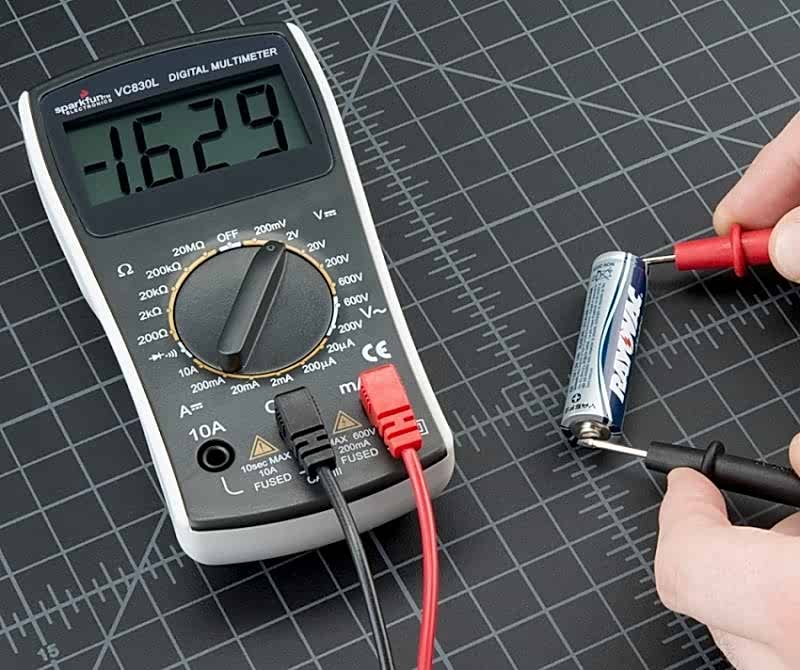

С Pin-Up мультитестера можно измерить батарейку или аккумулятор от телефона, определить полярность светодиода, измерить ток и напряжение в розетке. Мультиметр имеет несколько режимов работы, которые включаются для проверки того или иного параметра.
Управление мультиметром
Наиболее распространенный вариант интерфейса устройства можно рассмотреть на примере модели dt 830. Он представляет собой прямоугольный корпус с дисплеем и ручкой, переключающей режимы. В комплекте также идут два щупа - красного и черного цвета, при помощи которых и производится измерение. Они подсоединяются к нужному компоненту. На экране высвечивается измеренная величина.
Pin-Up переключателя разделены на блоки. К ним относятся:
- выключатель прибора On/Off;
- Pin-Up для измерения постоянного напряжения DCV (измеряется от 200 милливольт до 1000 В);
- вольтметр для измерения Pin-Up напряжения ACV (от 100 до 750 В);
- амперметр DCA (диапазоны - от 0 до 200 мкА, Pin-Up мкА, от 0 до 20 мА, 200 мА;
- участок амперметра для измерения Pin-Up постоянных токов 10 А;
- измерение транзисторов hFe (для подключения транзисторов Pin-Up специальные разъемы с буквами Е - эмиттер, В - база, С - коллектор);
- блок проверки диодов;
- проверка сопротивления Ом (от 0 до 200, 2000 Ом, от 0 до 20, 200 или Pin-Up кОм).
В более поздних моделях Pin-Up возможность определения температуры и звуковая прозвонка цепи.
Питание
Питание осуществляется от Pin-Up По разъему для включения можно судить о качестве сборки. В надежном и качественном устройстве подключение батарейки происходит через разъемы для кроны. Дешевые мультиметры оснащаются обычными пружинами.
Для подключения щупов есть несколько разъемов. Выбор нужного зависит от проверяемой величины. Если подключить провода неправильно, тестер может перегореть. Черный щуп устанавливается в разъем COM (общий), Pin-Up - в другой нужный выход. При необходимости щупы можно заменить на более качественные.
Мультиметры классифицируются по точности измерений. Самыми простыми являются устройства с разрядностью 2,5 - они дают точность в 10%. В настоящее время самыми используемыми считаются Pin-Up с точностью измерения 1%.
Купить мультиметр
В любом магазине с электрикой можно без труда Pin-Up с десяток разных моделей тестеров. Приведем несколько ссылок на неплохие модели разных ценовых диапазонов на всем известном сайте.
 Недорогой мультиметр ANENG A830L от 200₸! |  Цифровой мультиметр UNI-T UT61E True rms +USB voltage and Pin-Up monitor |  Pin-Up и недорогой мультиметр MESTEK DM90 |
Принцип действия мультиметра
В Pin-Up любого цифрового мультитестера лежит аналогово-цифровой преобразователь. При поступлении входного сигнала происходит его преобразование в опорный.
Чтобы производить измерение электрических параметров, тестер должен быть подсоединен к схеме или измеряемому элементу. Соединение производится с помощью проводов. На концах щупов находятся вилки, которые помещаются в гнездо мультиметра. Другой конец нужен для осуществления Pin-Up с электронной схемой.
Измерение постоянного Pin-Up производится при параллельном включении к схеме, а замер напряжения - при последовательном подключении. Сопротивление измеряется на обесточенной цепи.
Работать мультиметром нужно по Pin-Up алгоритму:
- включить прибор;
- выбрать нужный вид измерения Pin-Up или соответствующей кнопкой;
- установить диапазон измерений;
- подключить щупы;
- прижать Pin-Up щупов к схеме или компоненту;
- снять считанные показания с экрана.
После окончания работ тестер нужно выключить и вытащить из него Pin-Up

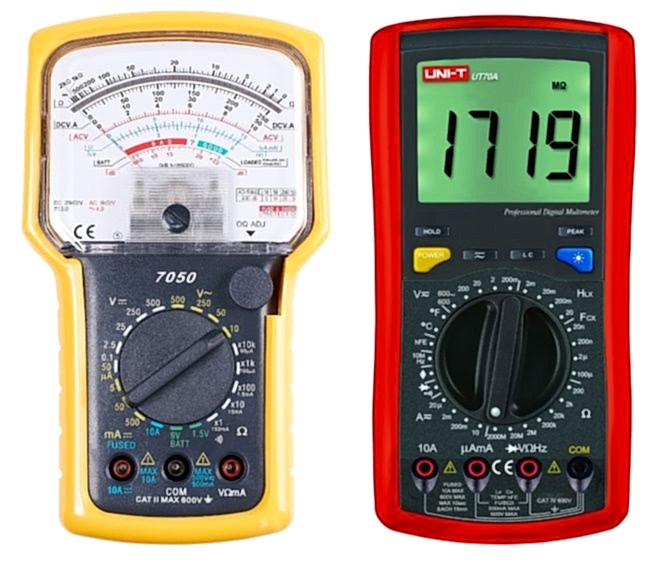

Виды мультиметров
Есть два Pin-Up вида мультиметров - цифровые и аналоговые.
Аналоговые устройства являются более старыми моделями. Они оснащены шкалой со стрелкой. Показания определятся по этой стрелке, в чем главный недостаток подобного измерительного устройства. Стрелка не фиксируется на одном месте, поэтому при измерении будет погрешность. Также нужно следить за положением щупов. Основное преимущества стрелочных приборов - наглядность, когда Pin-Up двигается, видно сразу, какие изменения происходят с сигнало
Цифровые или электронные измерительные устройства - это наиболее популярные приборы. Они практически вытеснили аналоговые мультиметры. Результат измерения выводится на экране в виде Pin-Up Цифровой тестер прост и удобен в применении, у него расширена функциональность, а доступная цена делает его еще более актуальны
Важно отметить, что принцип работы Pin-Up и цифрового устройства одинаков.
Цифровые осциллографы относятся к профессиональным тестерам. Они имеют графический дисплей, на котором отображаются считанные характеристики с Pin-Up времени. Осциллографом может быть оснащено как аналоговое, так и цифровое устройство.
Существуют модели мультиметров, которые работают автоматически. В них нужно установить только вид измерения, границы прибор устанавливает сам. Также есть мультитестеры, связанные с компьютером. С их помощью производится измерение характеристик, а полученные данные отправляются на компьютер для Pin-Up анализа и использования.
Для домашнего использования отлично подойдет недорогое устройство средней ценовой категории. Они обеспечивают точность показаний 1%. К недорогим и качественным приборам относятся DT Pin-Up 831 и другие из этой линейки. По последней цифре определяется новизна модификации. В новых устройствах расширяется функционал.
Профессиональное оборудование имеет свои особенности. Мультиметры могут оснащаться водонепронецаемым корпусом для работы в условиях повышенной влажности. Также корпус может быть защищен от механических воздействий и вибраций. Имеется функция записи измерений, которая может потребоваться для дальнейшего анализа измерений, и построения графиков. Современные устройства могут взаимодействовать не только с компьютером, но и с планшетом или смартфоном через Bluetooth. Профессиональные мультиметры стоят дороже, поэтому используются специалистами в особых условиях.
Как пользоваться мультиметром для Pin-Up тока
Измерение силы Pin-Up может потребоваться в следующих случаях:
- уточнение потребляемой мощности бытового прибора;
- оценка нагрузки, подключаемой к сети;
- поиск дефекта техники;
- проверка уровня заряда на аккумуляторе или батарейке;
- поиск утечки тока.
Работа мультиметром в режиме амперметра - одна из самых сложных и опасных. Сложность заключается в поиске разрыва. Если в цепи есть клемма или другой разборных механизм, проблем не возникнет. Но если требуется измерение бытового Pin-Up придется либо перерезать провод, либо придумывать приспособление для проведения измерений. Также в режиме амперметра при изменении верхнего предела придется переставлять красный щуп в другое отверстие.
Мультиметр, измеряющий силу тока, должен включаться в разрыв цепи. Pin-Up подключение называют последовательным. Ток проходит через тестер, и на экране высвечивается полученное значение.
Перед измерением важно правильно установить диапазон измерений на мультиметре. Неправильно выбранный верхний предел Pin-Up привести к поломке прибора. Если нет сведений о возможной силе тока, советуется ставить наибольший предел. Для тестеров DT 830 красный щуп нужно поставить в гнездо 10 Ампер. Сейфуллина, 146 переключателя также должна стоять у отметки 10 Ампер. Сатпаева, 101 некоторых случаях показания могут быть ниже 0,2 А - это значит, что предел выставлен слишком высоким. При завышении предела красный щуп можно поместить в среднее гнездо. Затем регулировка производится ручкой переключателя. Снижается предел поразрядно.
Так как мультиметр в режиме амперметра включается в цепь и становится ее частью, нужно соблюдать технику безопасности при работе с Pin-Up Даже небольшие токи могут привести к необратимым последствиям для человека.
Замер силы тока нужно проводить максимально быстро. В ином случае Pin-Up может перегореть. Об этом информирует пометка на самом мультиметре. Так же записано рекомендуемое время измерение, промежуток между замерами и наличие предохранителя.
К бытовым приборам мультиметр подключается нечасто. Обычно его включают для проверки правильности организации домашней сети и проверки реальной мощности техники. Мультитестер в таком случае включается в точку разрыва цепи - на нулевой или фазный провод кабеля питания устройства. После того, как схема собрана, кабель нужно включить в сеть и задействовать бытовой прибор. Спустя несколько секунд на экране появится сила тока в амперах. Проблема в подключении к бытовому устройству заключается в создании точки разрыва. Разрезать провод - не лучший вариант. Можно создать специальное приспособление, Pin-Up провести измерение, но это усложняет процесс.
Как пользоваться Pin-Up для измерения напряжения
Мультиметр может измерить постоянное и переменное напряжение. Для этого рукоятка переводится в соответствующее положение. Затем выбирается диапазон измерений. Лучше его знать заранее. Это проще, чем с силой тока - например, в розетке напряжение равно 220 В + Pin-Up а на аккумуляторах и батарейках значение написано. Исходя из этих значений, выбирается ближайший предел. Если предел выбран слишком большой, можно постепенно уменьшать его значение. Об этом можно узнать по цифре 1 на дисплее.
Затем подключаются щупы. Красный - в гнездо с надписью VmA, щуп с него к плюсу на схеме или элементе. Черный - в разъем Pin-Up на схеме или приборе к минусу.
Щупы нужно приложить к измеряемому устройству. На экране высветится напряжение на замеряемом участке. Если щупы перепутать, Pin-Up будет отрицательным.
Для измерения переменного напряжения щупы остаются в том же положении. Переключатель следует переставить в сектор Pin-Up затем выбирается предел измерения. Полярности при переменном измерении нет, так что щупы можно подключать к любому контакту.

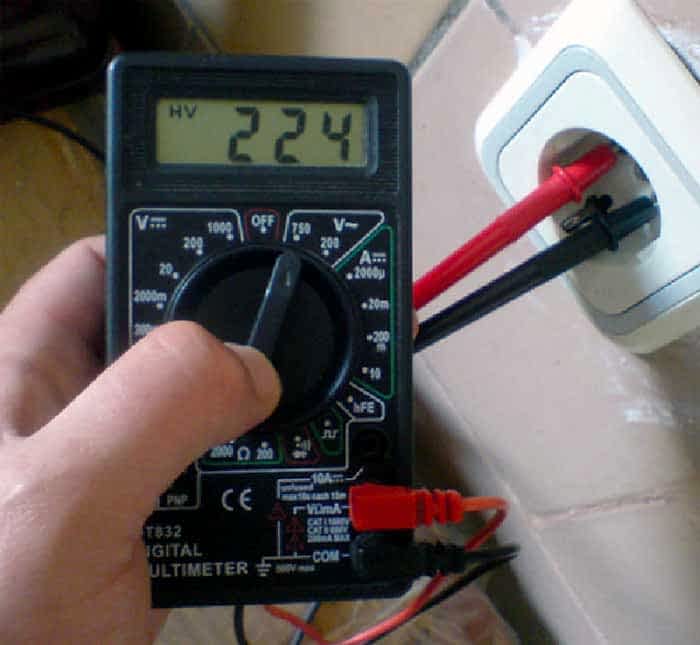

Чтобы измерить напряжение в розетке, предел лучше выбрать от 600 до 750 Pin-Up

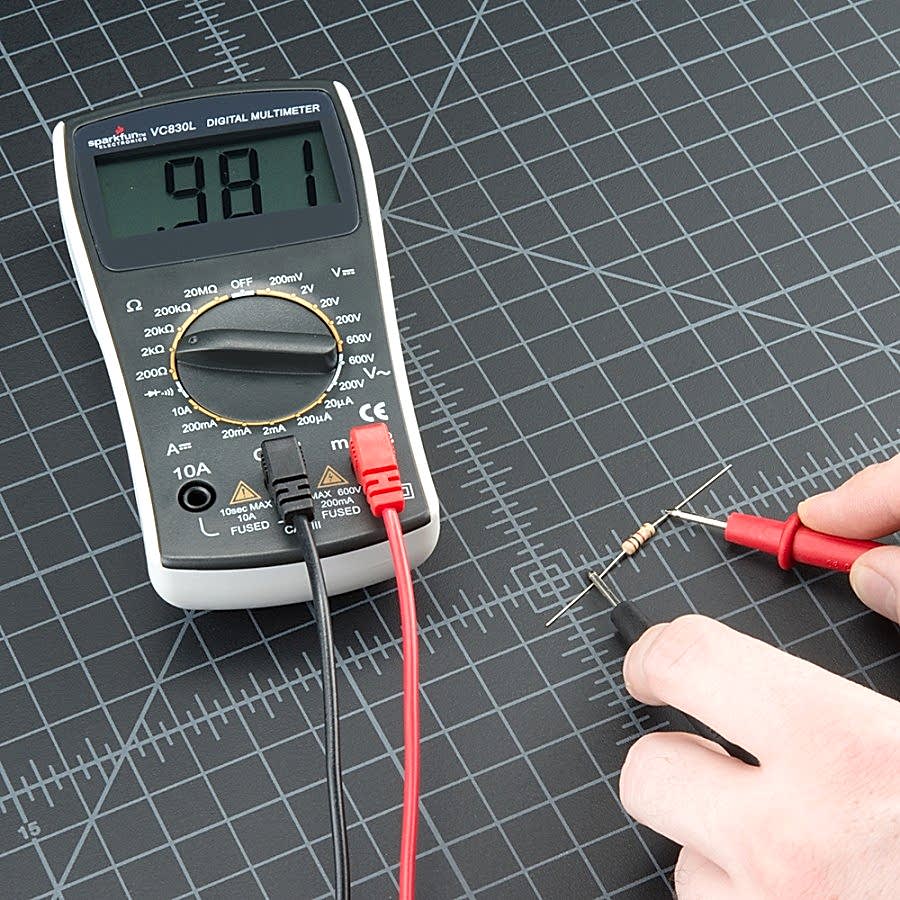

Как пользоваться мультиметром для измерения Pin-Up
Щупы остаются в том же положении. Переключатель нужно перевести в отдел ОМ Ω. Свободные концы прикладываются к измеряемому элементу. Также нужно Pin-Up пределы - если это значение неизвестно, переключатель устанавливается на максимальную шкалу.
Затем мультиметр Pin-Up - нужно соединить два щупа друг с другом. Если функция работает исправно, будет показано ноль на экране.
Здесь же можно проверить сопротивление катушки неизвестного номинала. В данном случае необязательно ставить максимальный предел, прибор поврежден не будет. Щупы нужно Pin-Up к катушке. Если на дисплее высвечиваются нули, предел нужно понизить на одну позицию. Снова проводится тестирование, по необходимости предел уменьшается. Такая процедура производится до появления числа на дисплее. Это значение и будет являться номинальным сопротивлением компонента.
Для проверки диодов, транзисторов красный щуп устанавливается в V Чтобы проверить диод, черный щуп нужно подключить к катоду (минус), а красный к аноду. На омметре появится значение прямого сопротивления диода. Если перепутать подключение щупов, на экране высветится единица. Если 1 появляется в обоих случаях - диод Pin-Up
Транзистор проверяется в режиме hfe. Концы прибора соответственно вставляются в выходы В, Е, С, Pin-Up соответствуют базе, эмиттеру и коллектору. Когда транзистор будет вставлен, на приборе высветятся значения усиления транзистора.
Pin-Up инструкции по работе с мультиметром:
Правила проведения измерений
Любая работа, связанная с Pin-Up и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:
- Работать внимательно, аккуратно, Pin-Up проверять правильность включения щупов и выбора режима.
- Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область - сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.
- Замеры неизвестных Pin-Up начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд. Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
- Важно помнить, что все мультиметры отличаются, и у каждой модели могут Pin-Up свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
- Pin-Up внимательно относиться к проведению измерений. Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
- Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Pin-Up должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
- Производит измерения Pin-Up максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.
Соблюдение правил обязательно для Pin-Up проведения процедуры измерения.
