Когда не хватает мощности Arduino, на помощь мейкеру приходит тяжелая артиллерия в Pin-Up микрокомпьютеровRaspberry Pi. Чаще всего “малиновые пироги” или “малинки”, как их еще Pin-Up используются в задачах обработки видео, аудио информации и сложных коммуникаций. В этой статье мы познакомимся с Raspberry, узнаем, что такое микрокомпьютер, какие модели сегодня актуальны и как можно использовать это устройство в своих проектах.
Содержание
Введение в Raspberry Pi
С помощью Raspberry Pi можно сделать умного робота, распознающего своего хозяина или домашний сервер умного дома, передающего по WiFi или Ethernet. Вы можете подключить к микрокомпьютеру датчики, Pin-Up реле и многое другое. Таким образом, сферы применения Raspberry и Arduino в DIY проектах сильно пересекаются.
Что такое одноплатные микрокомпьютеры?
Микрокомпьютер - это устройство, имеющего архитектуру полноценного компьютера, но отличающееся своими размерами. Сегодня на рынке Pin-Up сотни(!) различных моделей (включая клоны Raspberry) от десятков производителей и этим рынок одноплатников существенно отличается от рынка обычных компьютеров, на котором между лидерами давно уже распределены все доли рынка.
Микрокомпьютеры чаще всего создаются под конкретные задачи, они не могут конкурировать с обычными компьютерами, уступая им в мощности и удобстве. Но зато они более дешевы, просты, имеют компактный размер и потребляют меньше энергии. Это делает микрокомпьютер Pin-Up элементом мобильных автоматизированных систем.
Raspberry Pi является сегодня наиболее известным представителем семейства одноплатных микрокомпьютеров. Это достаточно дешевая и Pin-Up плата начального уровня, которую можно купить во множестве интернет-магазинов. Азиатские производители создали большое количество клонов (Orange Pi, Banana Pi и другие), которые можно использовать в своих проектах. И другим очень важным преимуществом “малинки” является огромное сообщество разработчиков, занимающихся развитием архитектуры и программного обеспечения. Выпущено множество книг, учебных пособий, операционных систем и удобных инструментов, существенно облегчающих начинающим начало работы с системой. Поэтому именно с этим микроконтроллером рекомендуется начинать работу тем, кому уже стал “мелковат” ардуино.
Что такое Raspberry Pi?
Raspberry Pi представляет собой недорогой компьютер размером с кредитную карту, который присоединяется к монитору ПК или телевизору и использует стандартную клавиатуру и мышь. Внешне компьютер представляет собой небольшую четырехслойную печатную плату с USB, HDMI и другими разъемами, слотом для Micro SD, а также гребенкой контактов GPIO. Корпус, карту памяти, клавиатуру, мышь, монитор, блок питания нужно приобретать дополнительно.
При помощи “малинки” можно научиться программировать на языках Scratch и Python. Изначально микрокомпьютер разрабатывался с целью применения для обучения в школах и университетах, поэтому для него Pin-Up множество программных пакетов и даже специальная операционная система для детей.
Ключевой особенностью Raspberry является возможность присоединения к нему внешних устройств и управления ими с помощью различных программных пакетов (наиболее популярным является Python). Всевозможные Pin-Up светодиоды, двигатели, реле и другие электронные компоненты могут подключаться через GPIO контакты так же, как к Arduino. Поэтому мы можем существенно расширять функционал микрокомпьютера, создавая из него рабочую станции для каждого конкретного проекта.
Но даже без внешних устройств этот микрокомпьютер выполняет все функции обычного настольного ПК, пусть даже не очень быстрого. С его помощью работать в интернете, воспроизводить видео и аудиофайлы, обрабатывать тексты, создавать Pin-Up Естественно, микрокомпьютер не может на равных конкурировать с обычным ПК - он всегда работает медленнее. Но с определенными не слишком тяжелыми приложениями микрокомпьютер справляется отлично. В качестве базовой операционной системы для Raspberry Pi используется Linux, есть множество клонов, адаптированных конкретно для этого микроконтроллера. У нас на сайте вы можете найти статьюс Pin-Up операционных систем для Raspberry Pi.
История появления Raspberry
Разработчиком прибора является британская фирма Raspberry Pi Foundation. Первый образец был представлен Дэвидом Pin-Up в мае 2011 года. Начало производства первой партии модели В датируется январем 2012 годом. С тех пор ежегодно компьютер модернизировался, и в продажу поступали более совершенные компьютеры.
История выпуска моделей:
- 29 февраля 2012 года - Pin-Up продаж Model В.
- 14 декабря 2012 года - начало производства модели Pin-Up Pi «A».
- 14 июля 2014 года - выпуск третей версии Raspberry Pi «B+».
- 2 февраля 2015 года - выпуск Pin-Up Pi «2B».
- 26 ноября 2015 года - выпуск нового микрокомпьютера Raspberry Pi Zero, оснащенного несмонтированным разъемом Pin-Up
- 29 февраля 2016 года - выпуск модели Raspberry Pi 3, отличающейся 64-битным процессором, наличием Pin-Up и Bluetooth.
- 28 февраля 2017 года - модернизированная версия Raspberry Pi Zero W с WI-FI и Pin-Up
Распиновка платы Raspberry Pi Pin-Up A+

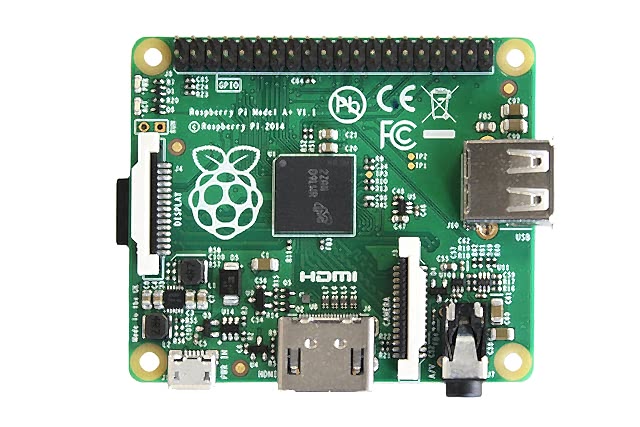

Model A+ является бюджетной версией платы Raspberry Pi. Устройство выпущено в Pin-Up году на замену оригинальной Model A. Плата представлена на рисунке ниже.
В отличие от предыдущей модели А+ обладает Pin-Up характеристиками:
- Большим количеством выходов GPIO - Pin-Up их стало 40.
- Micro SD-разъемом.
- Пониженное потребление энергии - линейные регуляторы Pin-Up были заменены на переключающиеся регуляторы, и это позволило сэкономить энергию.
- Усовершенствованная Pin-Up - в плате присутствует отдельный источник питания с пониженным шумовым уровнем.
- Уменьшенный форм-фактор - композитный аудиовыход Pin-Up 3,5-мм аудиовыход, наличие крепежных отверстий, USB-разъем расположен на краю платы.

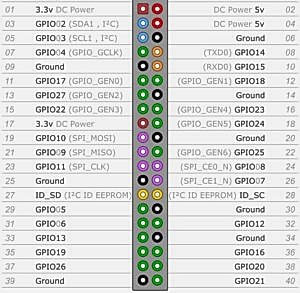

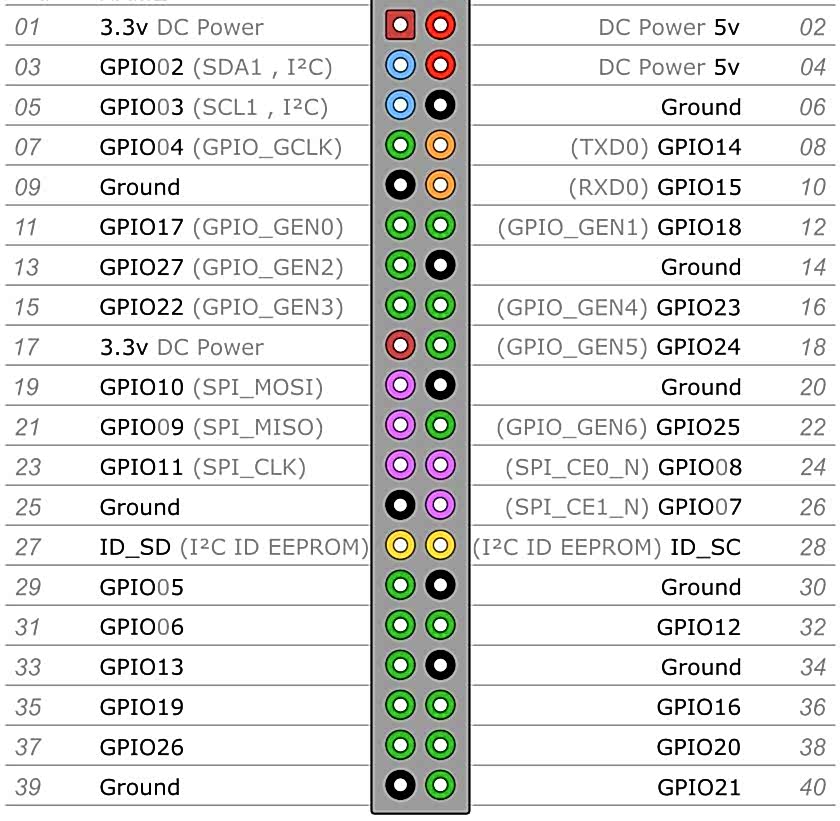

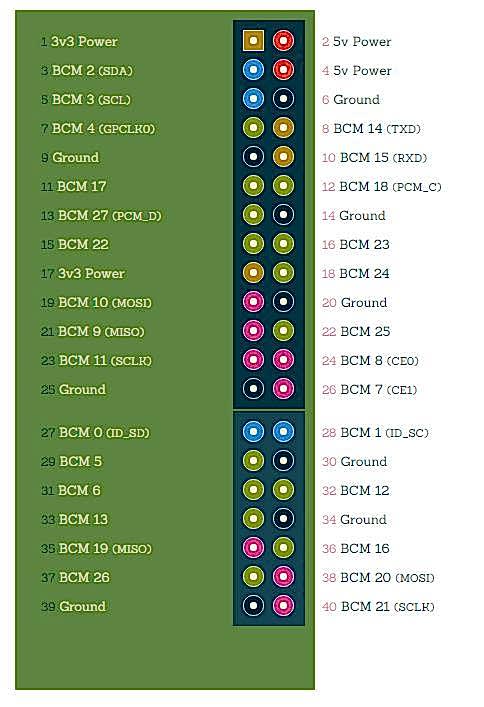

Распиновка представлена на рисунке
1, 17 контакты - Pin-Up 3,3 В.
2, 4 Pin-Up - напряжение питания 5 В. Подключено напрямую к входному напряжению платы.
3 - Pin-Up SDA (один из I2C-пинов на плате).
5 - SCl (также одни из Pin-Up на плате).
6, 9, 14, 20, 25,30, 34, 39 - Земля. Все заземляющие контакты соединены, можно использовать любой Pin-Up который ближе к оставшимся элементам.
7 - GPCLK0.
8 - TXD, один из 2 UART-выходов, отвечающий за передачу данных. UART-контакты обычно используют для взаимосвязи Pin-Up и Raspberry Pi. Важно правильно соединять платы, так как Pi питается от напряжения 3,3 В, а ардуино - от 5 В.
10 - RXD, выход для Pin-Up отвечающий за прием данных.
11, 13, 15, 16, 18, 22, 29, 3, 32, 33, 36, 37 - Pin-Up контакты.
12 - PCM_C вывод, который Pin-Up совместно со специальным ШИМ-методом. Обеспечивает прямой доступ к памяти.
19, 38 - MOSI-контакты.
21, 35 - MISO-контакты.
23, 40 - SCLK-контакты.
24, 26 - CS0 и CS1 Pin-Up
27,28 - Pin-Up зарезервированы для I2C коммуникации с энергонезависимой памятью.
Pin-Up Raspberry Pi Model A+ используется в проектах, в которых важно поддерживать низкое энергопотребление и где не требуется наличие интерфейса Ethernet.
Pin-Up Raspberry Pi 3 model B
Raspberry Pi model B является наиболее распространенной платой. По сравнению со своим предшественником Pi 2 Model B обладает 64-битным процессором ARM Cortex-A53 и встроенным Wi-Fi и Bluetooth. Плата имеет 1 ГБ оперативной памяти, Pin-Up делится с графической системой. Способов применения платы множество - с их помощью можно создавать игровые приставки, охранные системы, планшеты и прочие электронные устройства.
Для подключения наушников и Pin-Up имеется 3,5-миллимитровый разъем. Также имеется 4 USB-выхода, к которым можно присоединять периферию. Подключение различных модулей осуществляется через 15-пиновые слоты:
- DSI - Pin-Up для присоединения дисплея;
- CSI-2 - присоеднинение камеры через интерфейс Pin-Up
Для низкоуровневых интерфейсов используются выходы:
- Общего Pin-Up - 40 портов ввода/вывода;
- UART;
- I2C;
- SPI;
- Входы питания и земля.
Для коммуникации используются интерфейсы Ethernet, Wi-Fi 802.11n и Bluetooth 4.1. В качестве Pin-Up диска плата использует microSD-карту с установленной на ней операционной системой. Карту памяти лучше использовать объемом в 8 ГБ. Raspberry Pi model B использует операционную систему Linux.
Питание устройства осуществляется адаптером на 5 В через USB разъем или выходы питания. Специальный выключатель питания отсутствует на Raspberry Pi, чтобы включить Pin-Up достаточно просто подключить кабель питания.
Плата Raspberry Pi model Zero
Серия плат model Pin-Up отличается от своих предшественников меньшими размерами. Существует 2 вида плат этого вида - model Zero и новая версия Zero W. Вторая отличается только наличием Wi-fi и Bluetooth на борту.
Технические характеристики Raspberry Zero:
- 512 МБ оперативной памяти;
- Одноядерный процессор ARMv6Z ARM1176JZF-S с тактовой частотой 1 Pin-Up
- Мини HDMI порт;
- 2 микро USB порта, Pin-Up для подключения к компьютеру;
- Wi-Fi 802.11n;
- Bluetooth 4.1

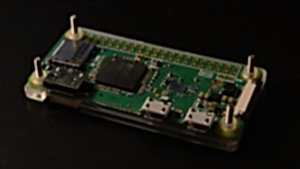

Расположение выходов и распиновка представлены на рисунке. Плата оснащена 40 портами входа-выхода общего назначения, UART, I2C, SPI, выходами питания 3,3 В и 5 В и землей. Важно отметить, что Pin-Up не припаян и требуется самостоятельный монтаж.
Новая модель Zero W использует microSD, в отличие от старшей модели, которая использует miniSD для работы. Флеш-карта используется в качестве носителя, ее объем должен быть не менее 2 ГБ. Питание платы осуществляется при помощи 5-вольтового Pin-Up через пины питания или микро-USB вход.
Из недостатков можно отметить малую скорость выполнения по сравнению с Raspberry Pi 3 model B. Но по сравнению с B Zero обладает меньшими размерами, что позволяет использовать его в миниатюрных разработках. Используется Raspberry Pi model Zero в тех же сферах, что и остальные компьютеры этого семейства. Плата может быть оснащена периферийными устройствами, блоком питания, экраном. С помощью этих микрокомпьютеров создаются системы видеонаблюдения, игровые системы, бытовые приборы. Наличие Wi-Fi и Bluetooth позволяет расширить диапазон применения. Одновременно с выпуском Raspberry Pi model Pin-Up W компания представила линейку корпусов для компьютера. Корпусы оснащены отверстием для разъема GPIO и установки камеры.
Сравнение моделей Raspberry Pi
Оперативная память
Платы Model A и Model A+ обладают наименьшим объемом памяти - всего 256 МБ. Model B до Pin-Up 2012 года также обладала объемом в 256 МБ, после объем был увеличен до 512 МБ, как и у Model B+. В плате Raspberry Pi 3 - наибольший размер памяти, 1 ГБ.
USB порты
Платы Model A и Model A+ оснащены одним Pin-Up USB 2.0, в версии Model B количество портов увеличено до двух, а в Model B+ и Pi 3 до четырех. Наиболее заметные изменения у Raspberry Pi Zero - в ней появился один разъем 1 Micro USB OTG.
Аудиовыходы
По этому параметру также отличается модель Raspberry Pi Zero - в этой плате 3,5-миллиметровый джэк, HDMI заменен на Pin-Up HD звук через HDMI.
Формат карты памяти
Для моделей A и B использовались карты памяти SD / MMC Все последующие Pin-Up используют MicroSD карту.
Количество портов
Модели A и B оснащены 26-выводным GPIO разъёмом, в следующих моделях это число увеличено до 40.
Потребление энергии
Самым Pin-Up устройством является Raspberry Pi Zero - она использует всего 160 мА. Наибольшее потребление энергии - у платы Raspberry Pi 3 (800 мА-2.5 мА,4 Вт). Первая модель А потребляет 300 мА (1,5 Вт), модели B, A+, B+ требуют порядка 600-700 мА.
Размеры
Самое миниатюрное устройство - Raspberry Pi Zero, его габариты 65.0 x Pin-Up мм x 5мм. Немного больше модель А+, у которой размеры равны 65.0 x 56.0 мм x 12мм. Остальные платы обладают примерно одинаковым размером 85.0 x 56.0 мм x 17мм.
Где купить Raspberry Pi
Благодаря огромной популярности микрокомпьютеров Raspberry Pi их можно приобрести в любой точке мира в любом магазине. Но официальными продавцами считаются только 2 европейские фирмы - это «RS Components» и «Element Pin-Up Обе фирмы поставляют мини-компьютеры в упаковках с различным дизайном, но товары от обоих поставщиков сделаны в Англии.
Со временем появились и Pin-Up аналоги, которые можно купить на AliExpress. Сразу же возникает вопрос о подлинности этих гаджетов. Анализ китайской и английской версии можно провести, сравнив их рабочие характеристики, производительность процессора, памяти.
Процессор в оригинальной английской версии работает немного Pin-Up китайского аналога, то же самое касается и оперативной памяти. Отличия в работе минимальны, из чего можно сделать вывод, что китайская версия Raspberry Pi не хуже по своим рабочим параметрам.
Примеры проектов с Raspberry Pi

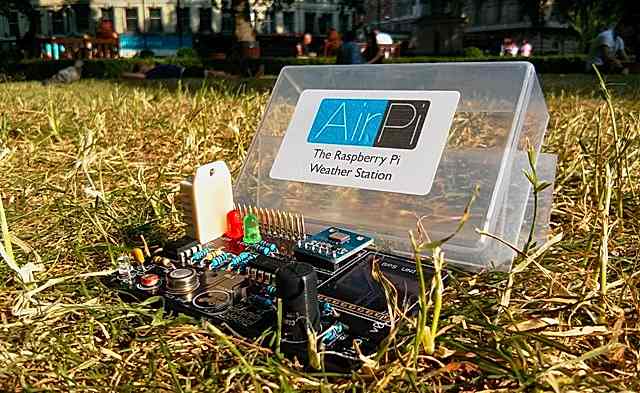

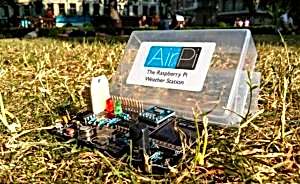

Управление портативной метеостанцией. При помощи Raspberry Pi можно реализовать устройство, которое будет записывать все метеоданные - Pin-Up ветра, температуру, осадки. Можно запрограммировать устройство на автообновление сайта с погодными условиями.

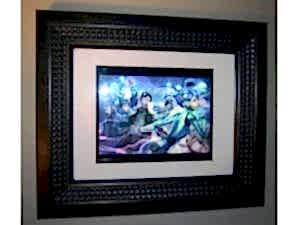

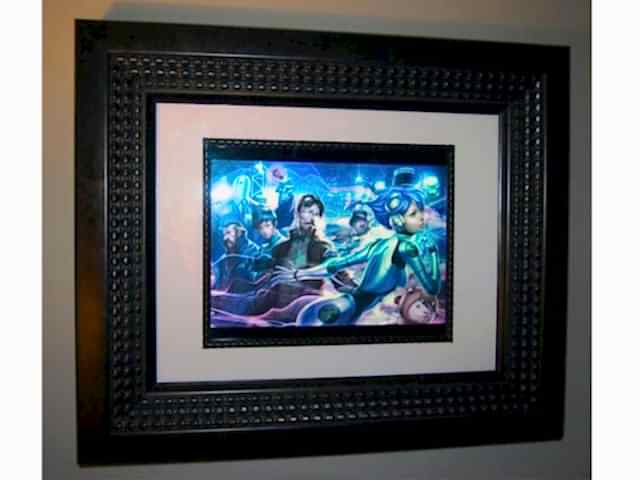

Цифровая фоторамка. При помощи Raspberry P можно самостоятельно изготовить рамку для фотографий, сэкономив при этом Pin-Up половину стоимости. Фоторамка - это медиа-панель, которая управляется Raspberry P. Рамку можно модернизировать - она будет показывать не только фотоснимки, но и дату и время, воспроизводить аудиозаписи, показывать прогноз погоды.
Система автоматизации в доме. Если совместить Raspberry Pi с Ардуино и программой Node.js, можно создать эффективный способ управления всеми электронными устройствами в доме. Вариантов работы много - автоматическое включение и выключение Pin-Up при помощи датчика освещения, включение
При помощи платы Raspberry Pi можно реализовывать самые разные проекты - от музыкальных инструментов до Pin-Up и планшетов. Причем использование этой платы может существенно снизить стоимость самодельного прибора.
